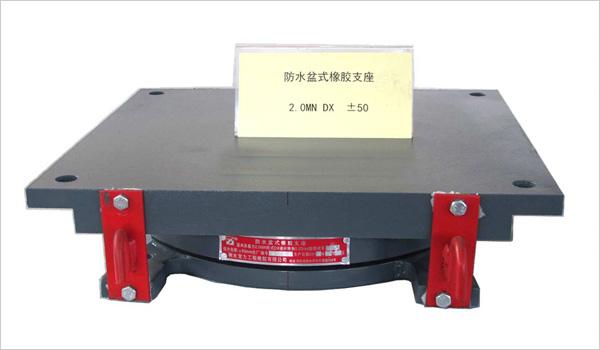

GPZ橡胶支座是专用于公路桥梁的桥梁支座产品,它是将橡胶块安置于密封钢盆中的，在三向受力的情况下，而产生相应的反力，承受桥梁的垂直荷载，同时,支座可以利用橡胶的弹性，满足梁端的转动，通过焊接在上座板上的不锈钢板与聚四氟乙烯来进行自由滑移，就可以完成桥梁上部构造的水平位移。GPZ橡胶支座具有结构合理、变形小、水平位移量大、承载能力大、转动灵活、并有良好的缓冲性能的特点，是公路桥梁连续式桥梁支座的最佳选择.

　　国家规定:公路桥梁盆式橡胶支座出厂经检测必须完全符合JT391－1999《公路桥梁盆式橡胶支座》标准才能出厂。在支座组装前应用丙酮或酒精将四氟板和不锈钢滑板擦洗干净,　然后在四氟板储脂坑内注满5201-2硅脂。然后在安装地脚螺栓、预埋底柱及防尘罩。注意,在安装盆式橡胶支座安装时宜将地脚螺栓穿入顶（底）板并旋入底柱内，顶（底）板与底柱之间垫上2mm厚的橡胶垫圈。底柱放入预留孔内，调整好支座平面位置和设计标高后，用环氧树脂砂浆填满预留孔。支座四脚高差不得大于2mm。当GPZ公路桥梁橡胶支座安装就位后，应在顶、底板四周安装防尘罩。防尘罩不应影响支座的滑移与转动性能。

GPZ系列盆式橡胶支座的特点

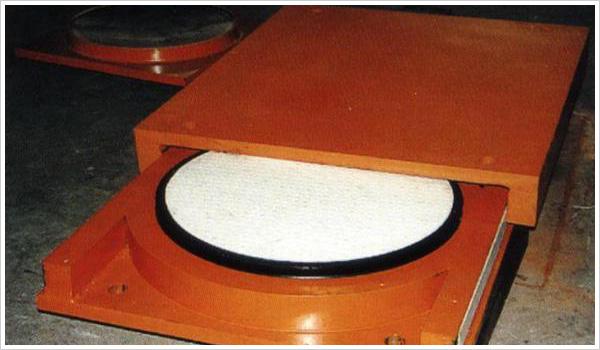

　　GPZ公路桥梁盆式支座采用不锈钢板与聚四氟乙烯模压板简的平面滑崐移作为支座的滑移面，具有低的摩擦系数，承载能力大崐、变形小、耐磨耗、抗腐蚀能力强。采用密封的橡胶不但不大提高了支座的承载能力及橡胶的寿命，更为重要的是保证了支座具有灵活的转动性能及良好的缓冲性能。GPZ系列公路桥梁盆式支座的具有构造简单、重量轻、价格便宜的特点。本产品适用建筑高度低，对桥梁设计非常有利，并且造价相对经济，非常适用国内大中型桥梁使用。

　　1.GPZ系列桥梁盆式支座分类 :

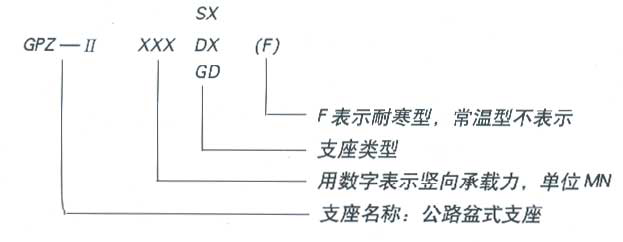

　　a、双向活动橡胶支座：具有竖向转动和纵向与横向滑移性能，代号为SX； 双向活动支座：具有竖向转动和纵向与横向滑移性能，代号为SX。B. 单向活动支座：具有竖向转动的单一方向滑移性能，代号为DX。C. 固定支座：仅量有竖向转动性能，代号为GD。2、支座代号GPZ XXX SX(DX、GD)(F)表示耐寒型，常温型不表示：SX 表示支座类型：XXX，用数字表示竖向承载力单位kn；

　　b、单向活动支座：具有竖向转动和单一方向滑移性能，代号为DX；c、将固定支座：仅具有竖向转动性能，代号为GD。

　　2.根据适用温度范围

　　a.常温型橡胶支座：适用于-25℃～+60℃；b.耐寒型支座：适用于-40℃～+60℃代号为F。

　　3.技术性能 a.支座竖向转角≥40′ b.竖向承载力1000-50000KN共分28级，非滑移表面的水平承载力为竖向的10% c.摩擦系数：常温型μ≤0.04 耐寒型μ≤0.06 支座压缩变形值不得大于支座总高度的2%，盆环的径向变形不得大于盆环外径 的0.5‰

GPZ（Ⅱ）系列盆式橡胶支座

　　1.GPZ（Ⅱ）系列盆式橡胶支座可以分为:双向活动支座 代号为SX；单向活动支座 代号为DX； 固定支座 代号为GD

　　2.适用温度范围 常温型支座：适用于-25℃～+60℃； 耐寒型支座：适用于-40℃～+60℃代号 为F

GPZ系列公路桥梁盆式橡胶支座在安装：

　　1、在进行GPZ系列公路桥梁盆式橡胶支座安装，首先在要安装墩或台顶面设置安装好垫石。采用焊连连接方式：当施工单位在桥梁上下部构造在施工中，将盆式橡胶支座安装位置应预埋比本系列支座顶、底板大的钢板，并有可靠锚固措施。盆式支座就位后用断续焊接将支座顶、底板与预埋钢板焊接在一起。

　　2、GPZ系列盆式支座除标高必须符合设计要求外，为确保桥梁支座的使用性能外，须保证三个方向的平面水平。采用地脚螺栓连接方式：用地脚螺母将支座与桥梁上下部构造连接。上述两种方法也可混合使用，如支座与大梁采用地脚螺栓连接与墩台采用焊接连接。当采用预埋地脚螺体孔的地脚螺体连接时，建议用环氧树脂砂浆替代灌浆的混凝土，其配合比(按重量)为环氧树脂(6101)100，二丁脂17，乙二胺8，砂250。

　　3、在支座安装前应拆箱作全面检查及进行清洁。除去油污，特别是不锈钢与填充聚四氟乙烯板的相对滑移面应用丙酮或酒精仔细擦洗干净，支座其它各件也应擦洗干净，支座内不得涂刷防锈油。在安装中，要保证盆式支座的中心线与主梁中心线应重合或保持平行。

　　4、必须确保支座的上、下各部件纵横向必须对中，或由于安装时温度与设计温度不同，支座纵向上下各部件错开的距离必须与计算值相等。如果在连续桥梁实行体系转换时，必须在GPZ系列支座和硫磺水泥浆块之间采取隔热措施，以免损坏填充四氟乙烯板和橡胶块。
