锚具夹片,涉及一种建筑施工用预应力夹片式锚具之夹片,两片或三片式,尾部有一放置约束圈的槽。做为锚具的两种夹片,作用都一样,但是工作夹片:一般由两片夹片组成,张拉时与工作锚具共同受力,张拉完毕便留在锚具上,为放心性使用材料。 工具夹片:一般由三片夹片组成,张拉时与工具锚共同受力,张拉完毕后可以取下,可重复使用。
其特征在于:
该夹片(2)尾部约束圈槽的截面在开口方向尺寸变小,形成对约束圈限位的台阶,约束圈(1)为一有开口的弹性钢圈,其截面与夹片约束圈槽截面形状相似并间隙配合,约束圈(1)上套有两个定位橡胶块(3),约束圈从侧面穿过约束圈槽,将各片夹片串连在一起。由于采用上述结构,本实用新型之锚具夹片的约束圈从轴向和径向都受到了槽的控制不易脱离,加强了夹片间轴向作用力;橡胶块的定位又使夹片分布均匀,从而使夹片跟进平齐,受力分布合理,提高了锚固的可靠性。

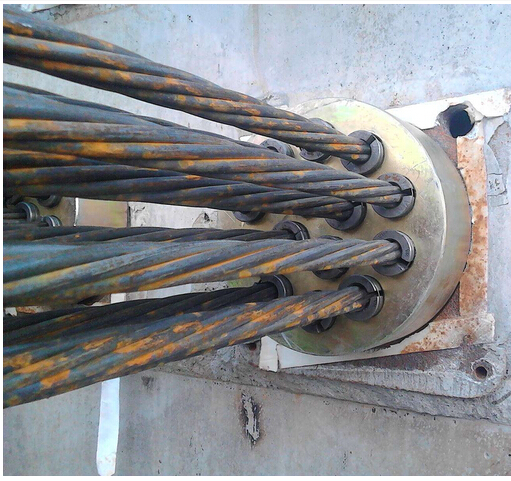

夹片使用现场
工作夹片和工具夹片做为锚具的两种夹片,
作用都一样,
但是
工作夹片:一般由两片夹片组成,张拉时与工作锚具共同受力,
张拉完毕便留在锚具上,为放心性使用材料。
工具夹片:一般
由三片夹片组成,
张拉时与工具锚共同受力,
张拉完毕后可以取
下,可重复使用。
